建設業界のBIM発展に
呼応する三伸機材の取り組み
三伸機材は2024年、新たに「BIM推進室」を設置し、2D計画からBIM計画への移行に向けた取り組みを行っています。
具体的には、資材モデルの作成やパラメータの統一化などを行い、BIMの効率的な運用体制の構築に努めています。
BIMソフトウェアはAutodesk社の「Revit」を主に活用し、Revitデータ・IFCデータに対応しています。また、Revitは拡張性に優れており、使用用途に合わせた二次開発にも期待できます。
BIMを活用するメリット
1
複雑な取り合いでも
足場との関係が可視化

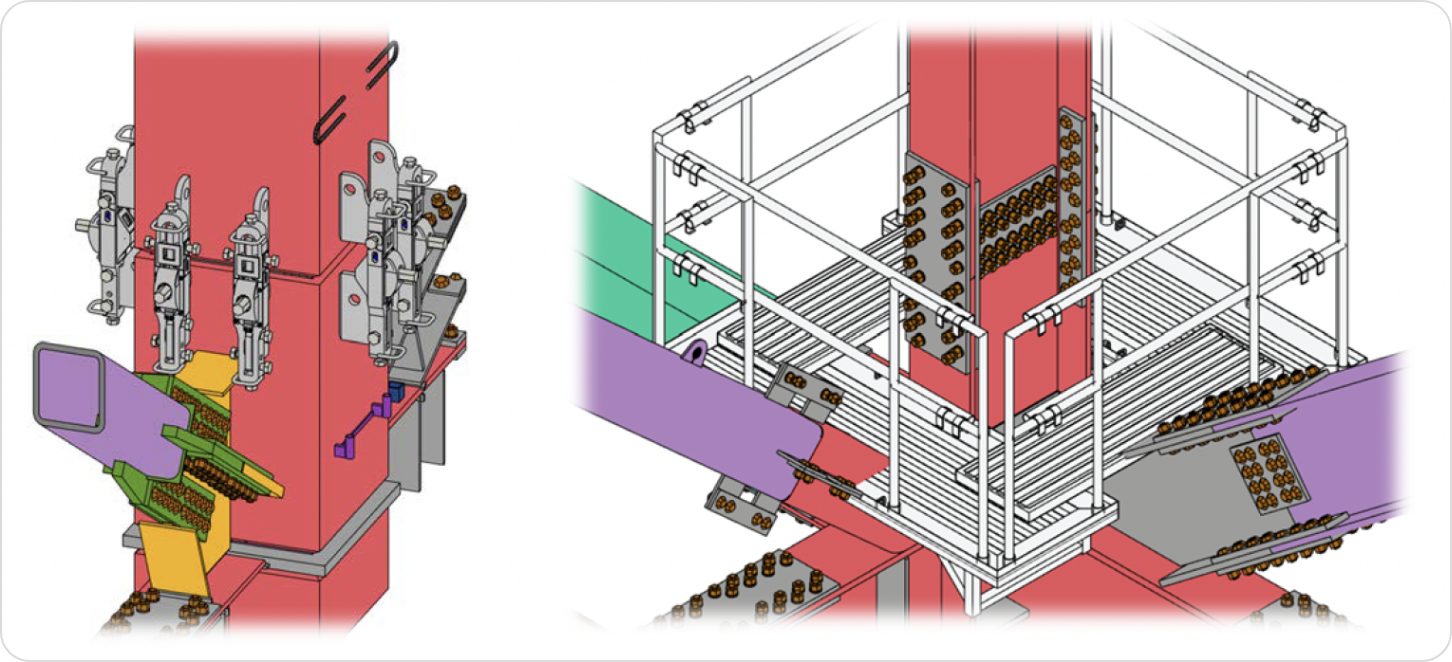

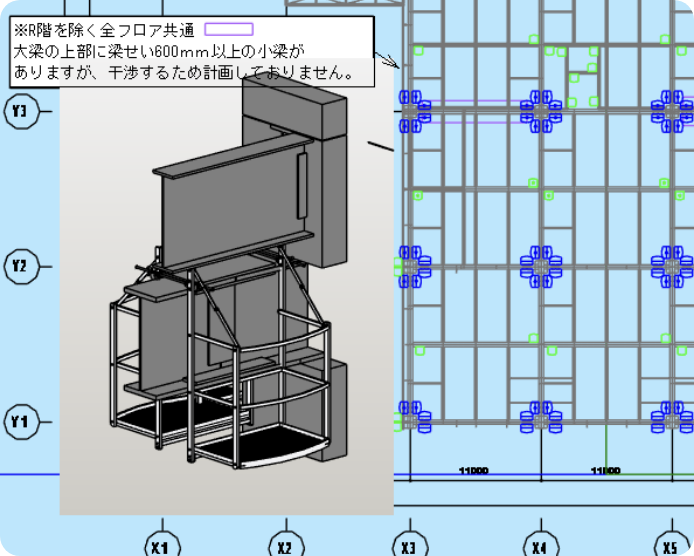

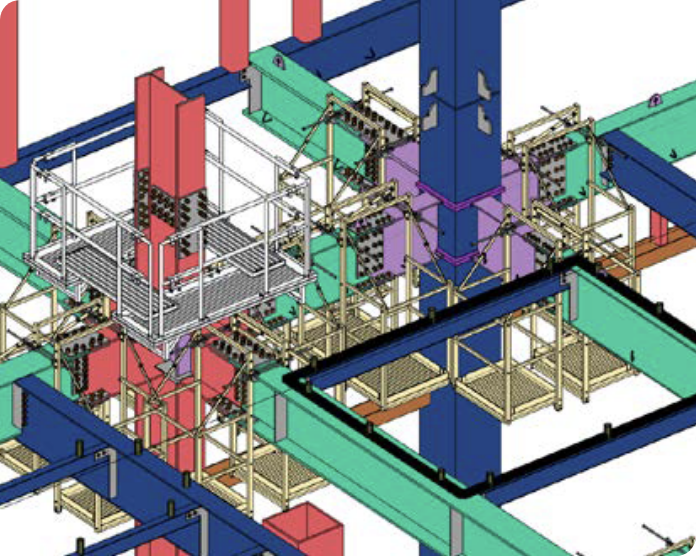

2D計画では多くの図面を確認しなければならないため時間がかかり、干渉チェックは担当者の習熟度に大きく依存するという問題があります。BIM計画によって納まりが3次元的に可視化されるため、干渉部・要検討部にいち早くリーチすることができます。
これにより、詳細図チェック時・建方時のトラブルを未然に防ぎ、プロジェクトの効率化が図れます。
2 2D計画図との連動
資材モデルは従来の2D計画で使用していたシンボル表現を併せ持っているため、
3D計画と2D計画を同時出力することも可能です。（一部資材は非対応）
また、図面の干渉箇所をピックアップし、コメントを残すだけでなく、3D画像も貼り付け可能です。
3
パラメータによる
データ連携と数量管理

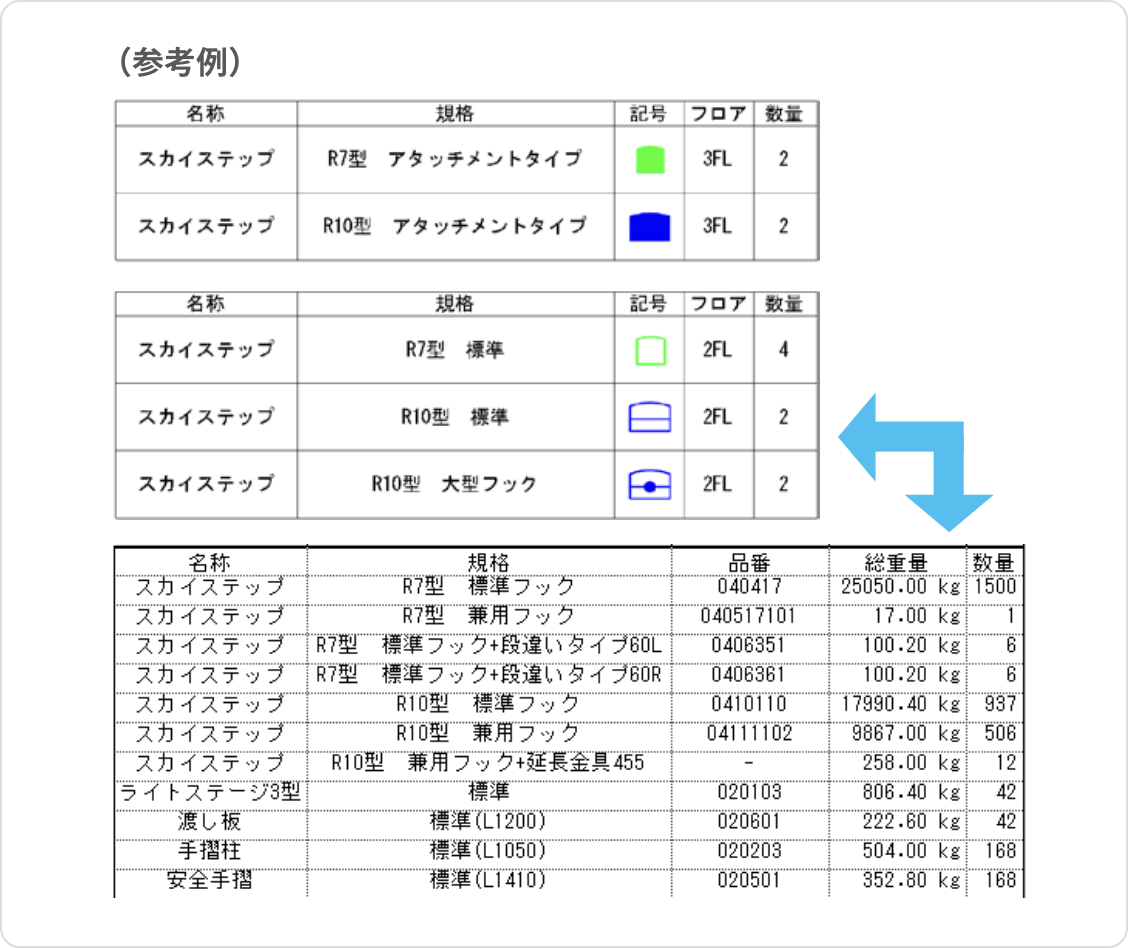

資材モデルには、規格や重量などの情報をパラメータとして設定しています。
異なるBIMソフトウェア間でも互換性があり、各社様との連携も可能となります。
4 干渉の見える化
共有ビュー（Autodesk

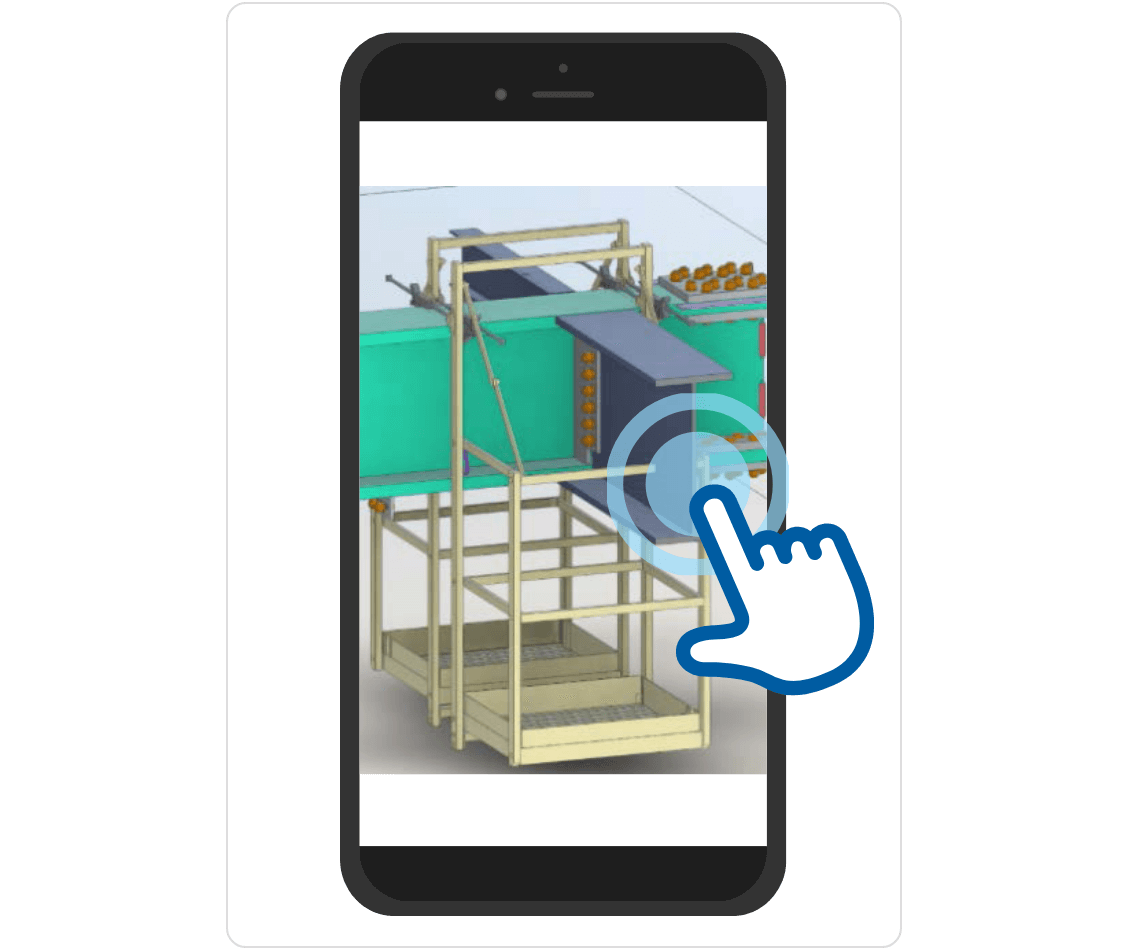

Viewer）で干渉部分・要検討部分を提供することで、タブレット端末やスマートフォンで簡単に確認が可能です。
これにより、現場作業員の理解度が高まり、作業効率の向上が期待できます。
今後の展望
建設業界ではBIMの導入が進展しており、当社も2D計画からBIM計画への移行をさらに推進したいと考えています。特に、仮設計画における⑴各社様とのデータ連携 や ⑵自動配置ツールの開発の促進を重要な目標と位置づけています。
⑴ データ連携の強化
資材モデルのパラメータに重量や商品名などを追加することで、異なるBIMソフトウェア間でもIFC形式を活用してパラメータを抽出できるようになります。将来的には、各社様とのデータ連携によって見積・数量拾い出し・出荷管理など効率的な運用管理が可能になります。
⑵ 自動配置ツールの開発
現在のBIM鉄骨モデルは、各社が独自のパラメータ設定を採用しているため、図面上で同じように見える表現でも、内部属性が異なるケースが散見されます。このような課題を解決するため、2023年に国土交通省主導の「建築BIM推進会議」において標準化タスクフォース（TF）が設置され、BIM属性情報の共通基準を定めるガイドラインの策定が進められています。しかしながら、このガイドラインが業界に広く適用されるには数年を要する見込みです。そのため当社はガイドラインの完成を待つのではなく、モデルの作り方に依存しない、汎用性を備えた自動配置ツールの開発に取り組む方針を掲げています。今後の業界発展に合わせ対応できる柔軟性を持たせることを重視して開発を行う予定です。
当社が思い描く未来では、迅速・正確な仮設計画の作成に限らず、お客様を含めた業務効率化と施工品質安定化を期待しています。これはBIMの普及がもたらす業界全体の生産性向上にも寄与するものと信じています。
2024年12月 技術部BIM推進室
